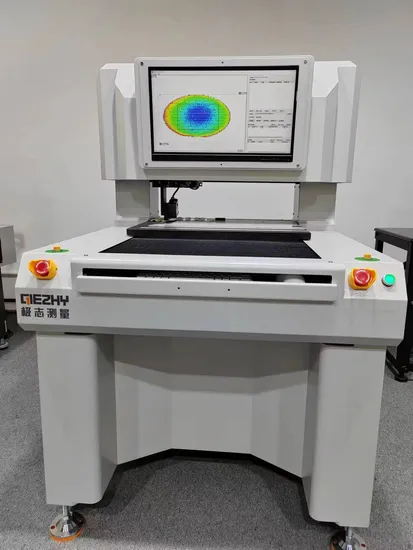

평탄도 시험기/평탄도 측정기/3D 레이저 표면 스캐닝 시스템

기본정보

모델 번호.	ITN-L1-540
운송 패키지	나무 상자 패키지
사양	길이*너비*높이=1670*1470*1950mm
등록 상표	기즈이
기원	광저우 중국
HS 코드	9015400000
생산 능력	1000

제품 설명

• 적용 시나리오

악기 특성:
본 장비는 수입된 고정밀 레이저 프로브를 통해 가공물 표면의 점을 스캔하고 점취하여 가공물 표면의 윤곽 데이터를 획득하여 3D 윤곽선 포인트 클라우드 맵을 구축한 후 평탄도와 휨을 계산하는 장비입니다.

1. 단일 제품 또는 여러 제품에 대해 평탄도 및 변형이 가능합니다.
2. 생산 라인 배치 측정 모드 및 샘플링 측정 모드.
3. 평탄도 및 변형에 대한 모니터링 값을 미리 설정할 수 있으며 허용 오차가 허용 오차를 벗어나면 경보가 울릴 수 있습니다.
4. 측정 데이터를 EXCEL로 내보낼 수 있습니다.
5. 편집 가능한 측정 프로그램 및 편집 가능한 프로그램 호출.
실제 제품 크기에 따라 단일 제품 또는 여러 제품 테스트를 수행합니다.

기술적인 매개변수:

모델 번호	ITN-L1-320	ITN-L1-540
장비의 주요 기능	평탄도 및 뒤틀림 측정
전반적인 차원 (L*W*H)	1220x700x1200mm	1200*1000*1500mm
측정 스트로크	X,Y:200*300mm	X,Y:400*500mm
제품 유형 측정	투명, 불투명 제품 테스트 가능
반복성	평탄도: ≤3(표준 부품)
적재 및 하역 방법	수동 로딩 및 언로딩(또는 로봇 손)
사이클 속도	200mm/초
레이저 측정 시스템	일본산
무게	450kg	500kg
로드 베어링	2kg
소프트웨어	GIEZHY 측정 소프트웨어
컴퓨터	포함됨
소모품 평가	마우스, 키보드, 광전 스위치, 전원 스위치
