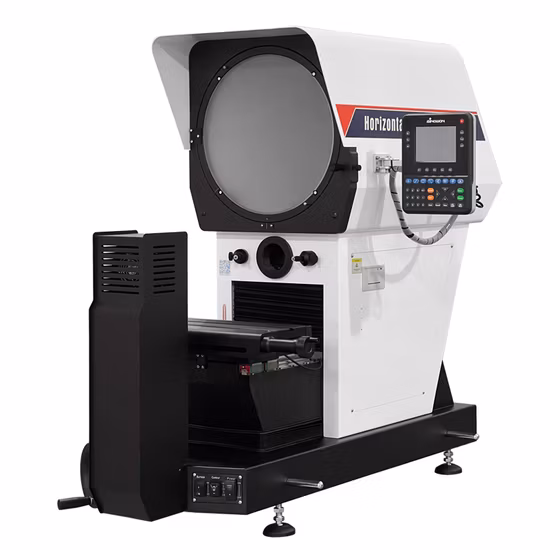

Elect 이미지 수평 프로파일 프로젝터

기본정보

모델 번호.	PH350-2010Z
스웨이 레인지	±15°
X 및 Z 선형 분해능	0.0005mm
무대 이동:X 및 Z축	200X100mm
금속 스테이지 크기	408X126mm
운송 패키지	합판
사양	CE EU ISO9001
등록 상표	신원
기원	중국 동관
HS 코드	9031491000
생산 능력	100개 조각/달

제품 설명

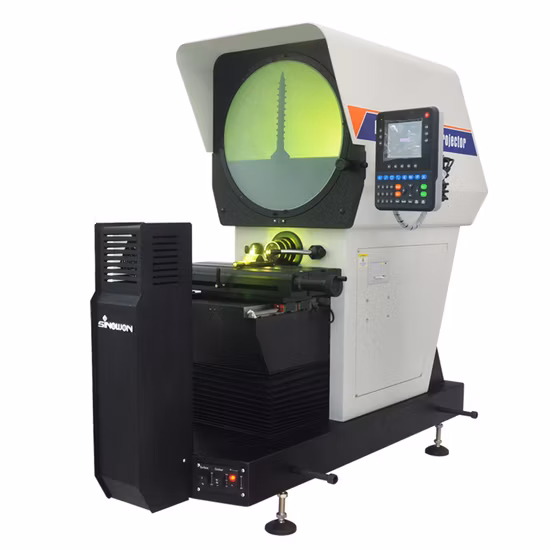

직립 이미지 수평 프로파일 프로젝터제품 특징:
디지털 각도기가 포함된 직경 300mm 스크린, 200X100mm 정밀 이동 작업 스테이지, 작업 스테이지 흔들림 범위 15°, 할로겐 프로파일 및 섬유 표면 조명 조정 가능, 기하학적 다기능 데이터 처리 시스템을 DRO DP300으로 업그레이드, 내장형 미니 프린터, 10x 사용 가능 ,20x,50x,100x 대물렌즈, 오버 차트 및 풋 스위치 에지 감지기 등

기술 사양:

반전 이미지	PH300-2010(#512-301)
앞면 이미지	PH300-2010Z(#512-311)
금속 스테이지 크기	408x126mm
스테이지 이동: X 및 Y축	200x100mm
무대 이동:Y축	75mm(초점용)
X 및 Z 선형 분해능	0.0005mm
스웨이 레인지	±15°
정확성	≤3+L/200(1개)
화면	직경: Ø330mm, 유효 범위 ≥ Ø300("*" 레티클 포함)
	회전하는 범위: 0~360°; 분해능 회전 표시기: 1' 또는 0.01°
디지털 판독	DP 300 (561-301) 다기능 데이터 처리 시스템
조명	윤곽 조명: 24v/150w (할로겐 램프)
	표면 조명:21v/150w(광섬유)
전원공급장치	AC110V/60Hz; 220V/50Hz,650w
치수(D×W×H)	1160x600x960mm
포장 치수(L×W×H)	1300x880x1250mm
기기 총중량/순중량	260/220kg

표준 배달:

상품명	코드 #	상품명
